40%格子配列キーボード”夕霧”（ゆうぎり） Millmax非対応版
- 物販商品（自宅から発送）あんしんBOOTHパックで配送予定支払いから発送までの日数：16日以内在庫なし¥ 12,000
はじめに 簡素で小型、最小限のキー数で大体の事ができる。それでいて美しい・・ を主題に開発したキーボードです。 本キットははんだ付けが必要な自作キーボードキットです。 部品集めから組み立て・・使用に至るまで全て自身で行っていただく事が前提となります。そのため多少チャレンジングな内容となっています。 ご理解の上ご購入願います。
特徴

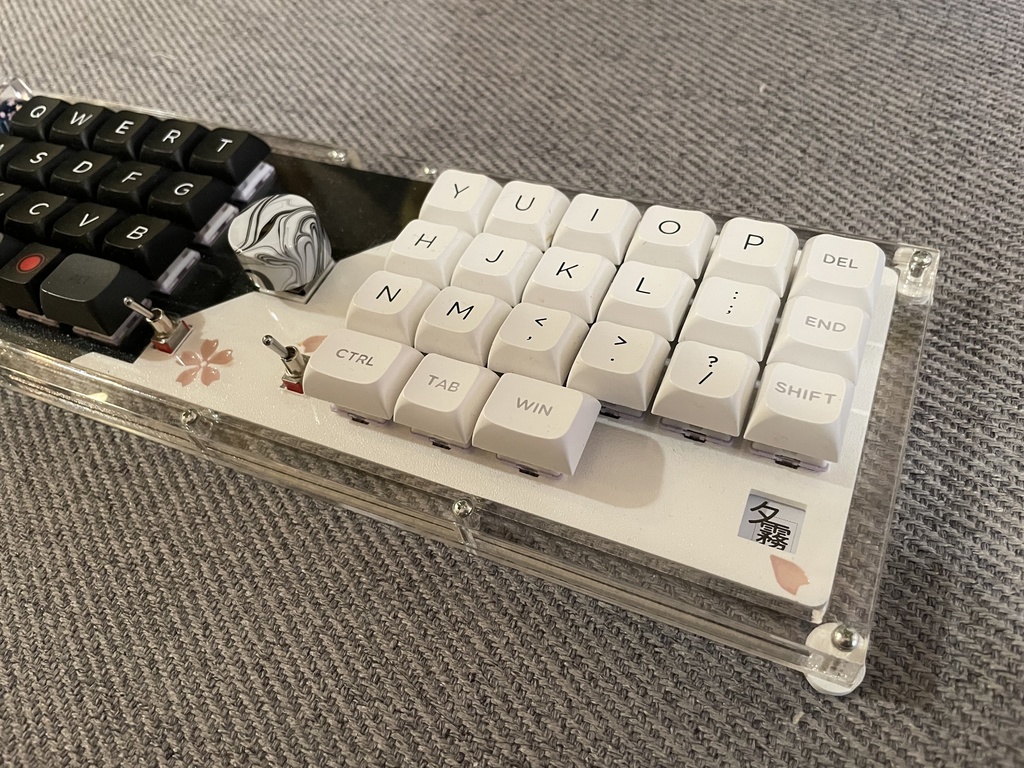

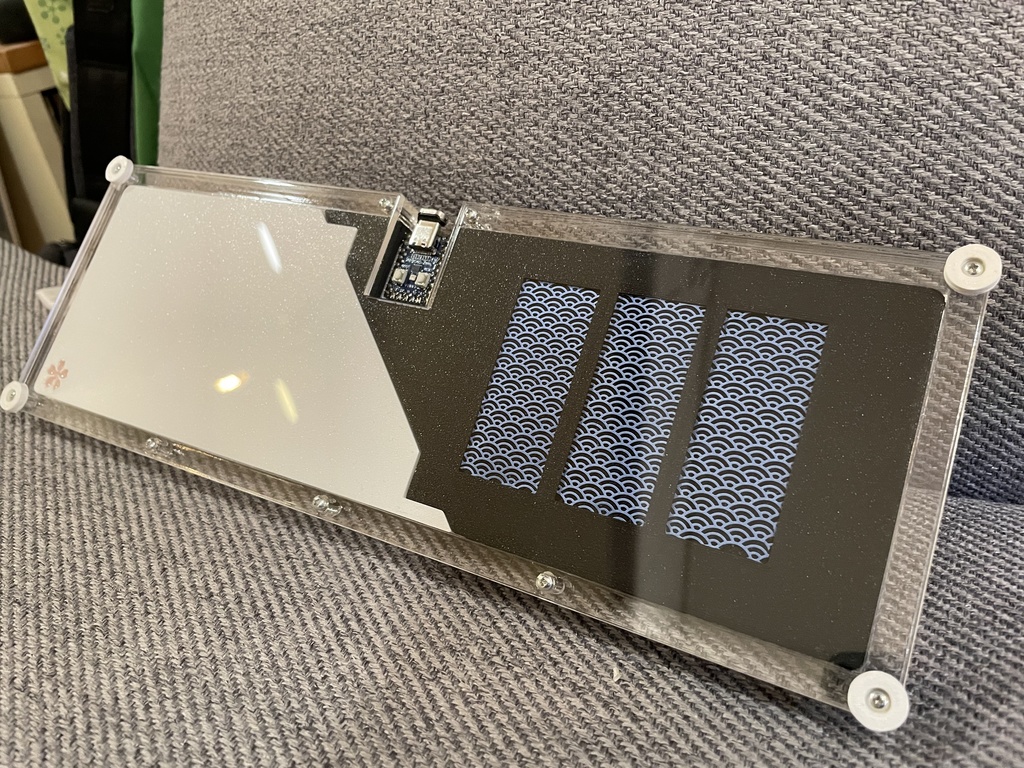

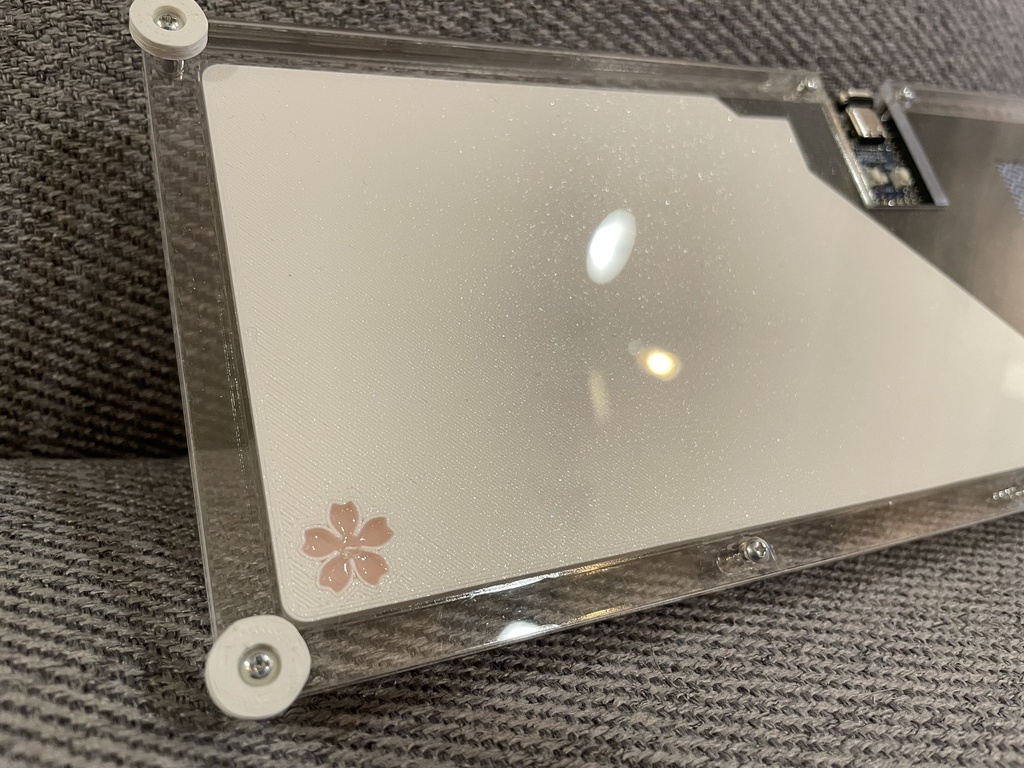

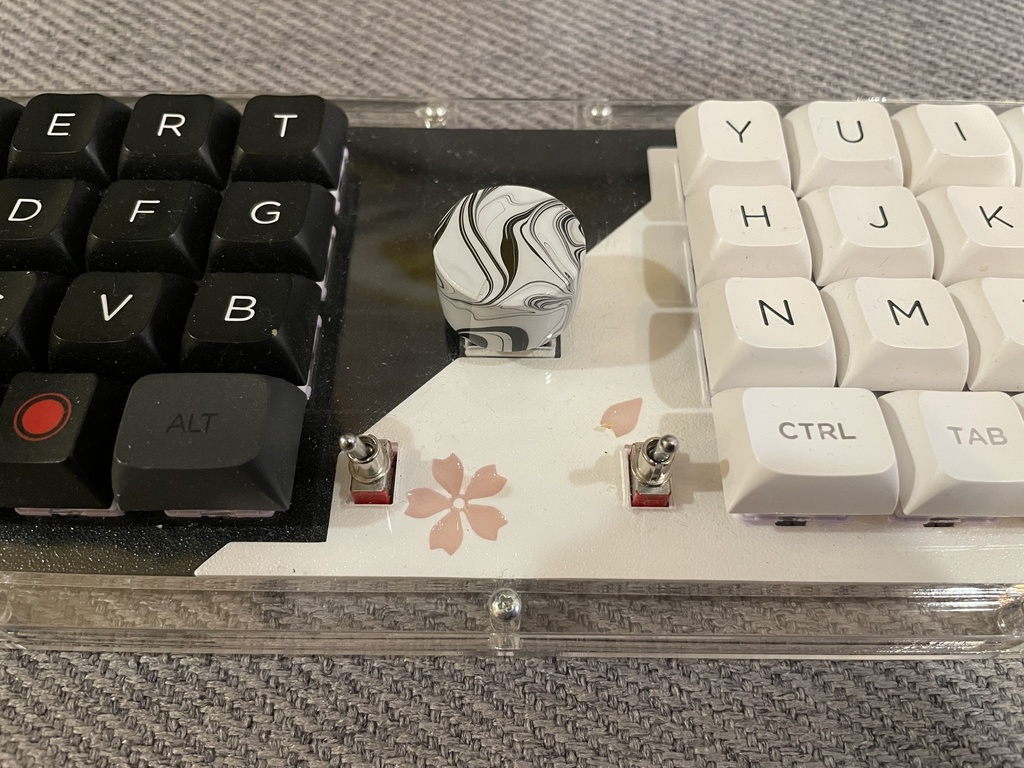

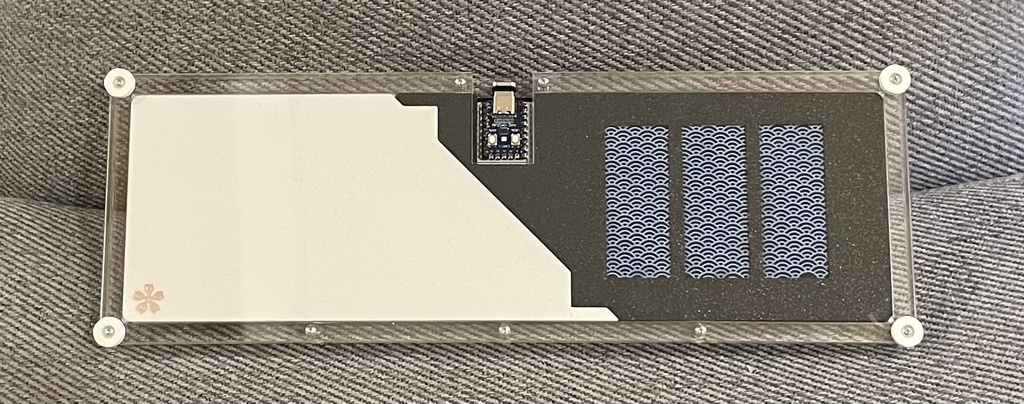

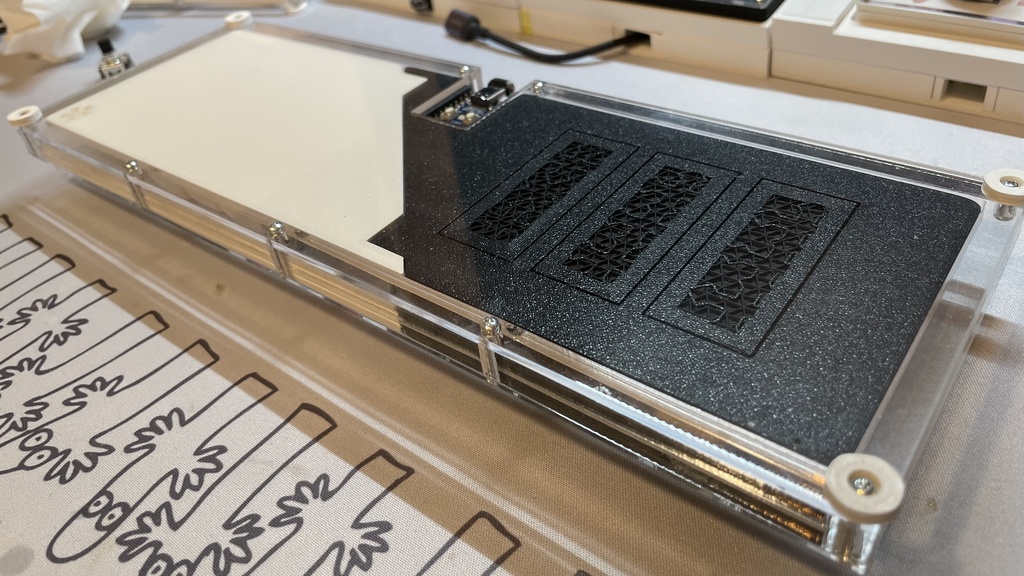

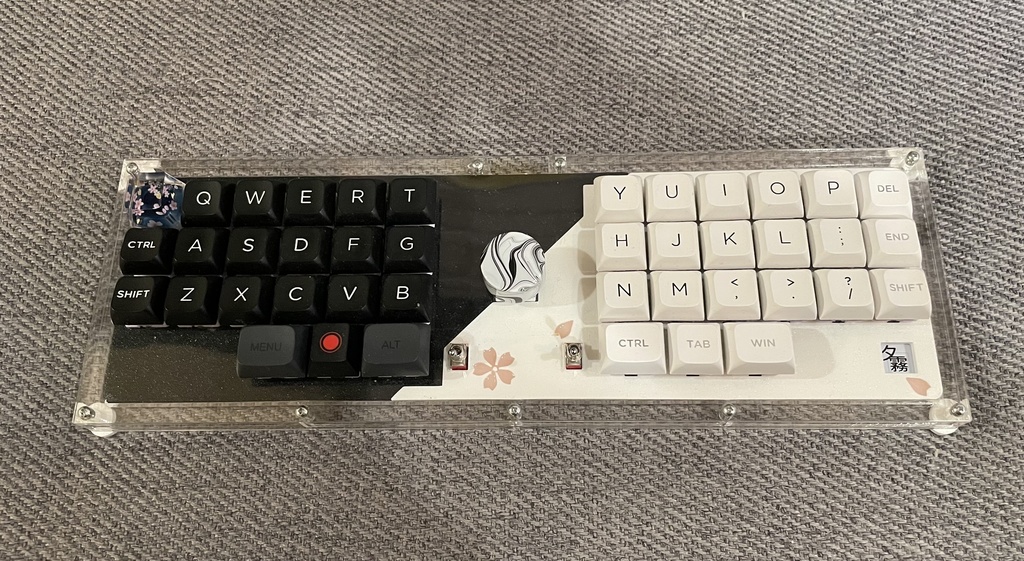

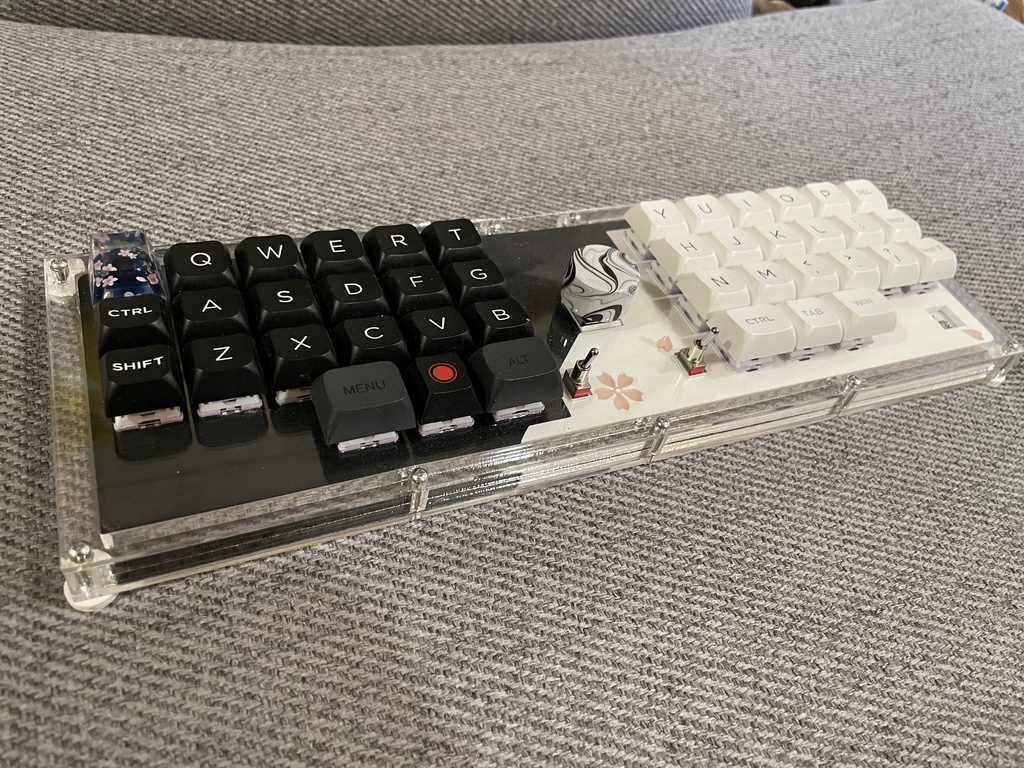

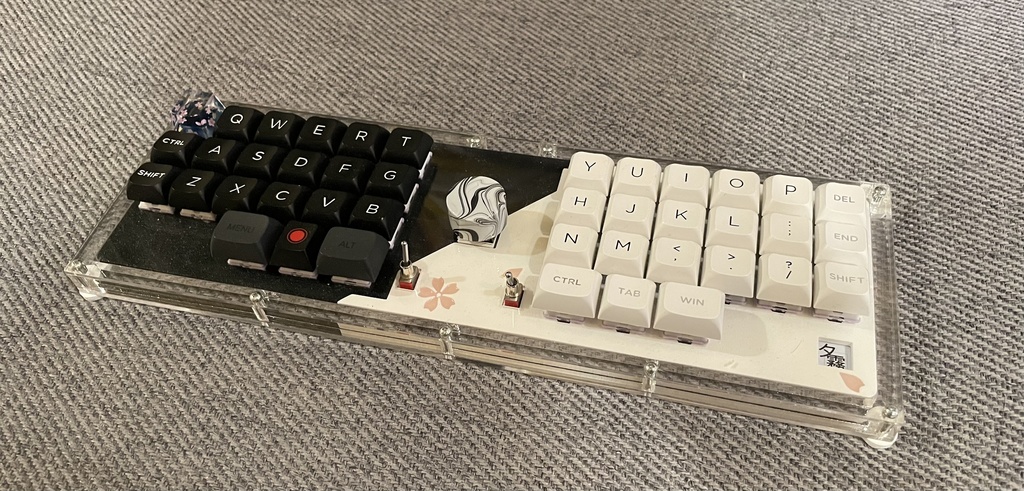

夕霧は以下の特徴を備えるキーボードです。 -４２キーオーソリニア配列（直交配列、サムクラスタ変則） -１つのロータリーエンコーダー（プッシュボタン付き） -２つのトグルスイッチによる機能変更（レイヤー変更） -LEDによるライティング（インジケーターの役割もある） -花柄をあしらった標準プレート -自由に柄など（0.5mm以下の紙など）をあしらえる額縁（裏側のみ）プレート -※写真では千代切り紙（バックストリートファクトリー製）を使用した例です。キットには同梱されません。 -キーキャップ、エンコーダーノブ、キースイッチ等は見本です。キットには付属しませんのでご自身で用意してください。 -ファームウェアはQMK/Vial対応です。
ビルドガイド・ファームウェア
-ビルドガイド https://github.com/Eromis-keeb/yuugiri/blob/cbe648d112f8a70387060e3f9a3e57453ba4b61e/readme.md -HOW TO ガイド https://note.com/eromis_sumomorry/n/nb64a1454d9ee?sub_rt=share_pb -ファームウェアはこちらから https://github.com/Eromis-keeb/yuugiri.git
キット内容
キット付属のもの 夕霧 基板 x1 トッププレート（アクリル） x1 ミドルフレーム（アクリル） x1 ミドルプレート上 x1 ミドルプレート下 x1 ボトムプレート（アクリル） x1 ロータリーエンコーダー脱落防止パーツ x1 脚 x4
各自用意するもの RP2040-ZERO x1 MX用スイッチソケット x42 SK6812MINI-E x42 Millmax（なくても作れます）※非対応基板もあり x5 高さ2.0mmコンスルー(12ピン) x2 SMDダイオード x43 EC12互換ロータリーエンコーダ(プッシュスイッチ付き)高さ17.5mmの物を想定 x1 チップ抵抗 2012 1KΩ x2 MOSFET 50V300mA BSS138 x1 トグルスイッチ x2 スペーサー（9mm） x9 M2ネジ（5-6mm） x9 M2ネジ（7-8mm） x9 MXキースイッチ x42 MXキーキャップ x42 ロータリーエンコーダーノブ（直径22mmくらいまで） x1 ゴム脚 x2〜４（必要に応じて） 部品はTALPKEYBOARDさん、遊舎工房さん、秋月電子通商さん、マルツオンラインさんで調達しています。
必要な工具など
はんだこて はんだ フラックス ニッパー ピンセット（鶴首推奨） ドライバー 耐熱マット マスキングテープ 根気・やる気
免責事項
-製品の使用について 本製品は個人が提供するものなので完璧ではありません。工業製品のような完成度を求める方はご遠慮ください。また使用に際しては自己責任で行ってください。 安全には配慮して作っていますが一般的に考えられる使い方を前提としています。 扱う上での基本的な知識や経験を必要とするものですので、HOW TOガイド、ビルドガイドをしっかり読んだ上で組み立て、使用するようにしてください。 それらを怠った上で、誤った使用や取り扱いによって生じた損害や事故について、提供者は一切の責任を負いません。 -ビルドガイド ビルドガイドをよくお読みいただき、正しい方法でご使用ください。 特に電子機器の取り扱いには十分ご注意ください。 使用しない時は必ずケーブルを抜いてコンピューターとの接続を解除するようにしてください。 -保証、サポートについて 本製品は製造上の欠陥に対してのみ、購入日から30日間の保証をします。 誤用や改造による故障は保証対象外です。 フリーマーケットなど中古品の購入はサポートも保証も一切受け付けません。 保証期間内に不具合が発生した場合は、交換を検討しますが、対応は提供者の判断によります。 -安全性と適合性 本製品は特定の用途に適合することを保証するものではありません。 あくまでコンピューター用の入力機器として設計しています。目的に応じた安全対策を必ずしっかり行ってからご使用ください。 子供の組み立てや使用は想定していませんが、組み立てまたは使用する場合は、必ず大人の監督下で行うようにしてください。 -技術的サポート 提供者は製品に関する技術的サポートを行いますが、全ての問題解決を保証することはできません。 特定の条件下では動作しないことも考えられます。 なるべく解決には努めますが、サポートにより生じた結果について責任を負いません。 また、態度や言動など振る舞いが適切でないと判断した場合は一切のサポートを打ち切ります。 -法令遵守 ご購入者は、本製品の使用に際し、適用されるすべての法律および規制を遵守する責任があります。
